衛(wèi)生巾背部膠粘剝離力的測試是為了評估其背膠的粘接強度和剝離性能，確保產(chǎn)品在使用中既能牢固固定，又便于移除。以下是測試方法的詳細說明：

1. 測試原理

通過拉力試驗機模擬膠粘劑從基材（如內(nèi)褲材質(zhì)）上剝離的過程，測量剝離過程中所需的最大力值（單位通常為N/25mm或N/cm），以此評估膠粘性能。

2. 參考標準

國際標準：ASTM D3330（壓敏膠帶剝離強度測試方法）。

國內(nèi)標準：GB/T 2792（膠粘帶剝離強度試驗方法），或行業(yè)特定標準（如衛(wèi)生用品企業(yè)內(nèi)控標準）。

3. 所需設(shè)備與材料

拉力試驗機：精度需達到±1%，量程根據(jù)膠粘力預(yù)估選擇（通常0-50N）。

測試基材：與衛(wèi)生巾實際使用場景一致的材質(zhì)，如純棉布料、無紡布或標準不銹鋼板（需注明材質(zhì)）。

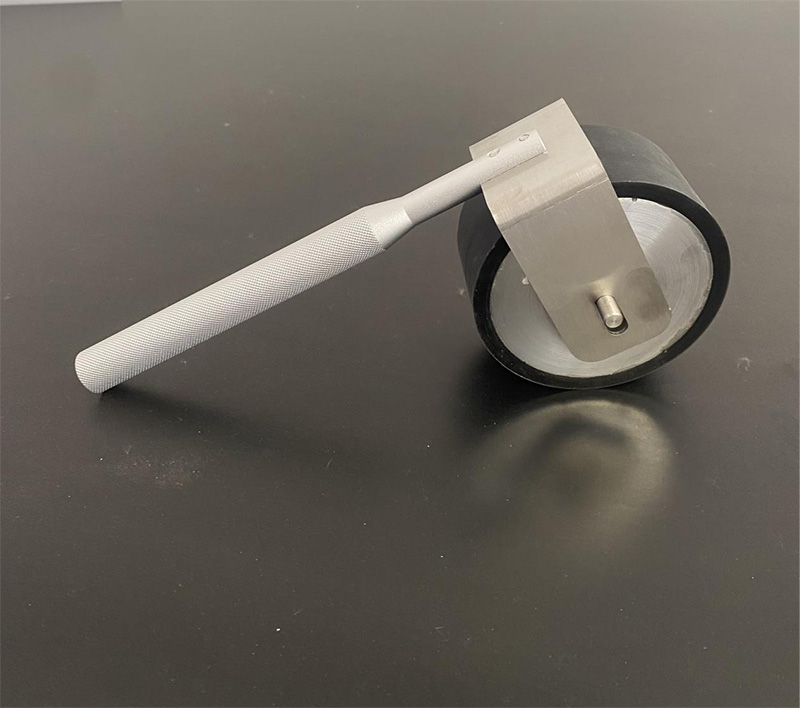

樣品制備工具：裁切刀、壓輥（如2kg橡膠輥，用于膠粘壓實）。

環(huán)境控制：恒溫恒濕箱（通常測試條件為23±2℃、50±5% RH）。

4. 測試步驟

步驟1：樣品制備

將衛(wèi)生巾背膠區(qū)域裁切成標準寬度（如25mm寬、100mm長），確保膠面平整無氣泡。

將膠面與測試基材貼合，用壓輥以恒定速度（如300mm/min）來回滾壓3次，確保充分接觸。

粘合后靜置20-30分鐘，消除應(yīng)力并穩(wěn)定粘接。

步驟2：安裝樣品

將測試基材固定在拉力機的上夾具，衛(wèi)生巾樣品（非膠面）固定在下夾具。

調(diào)整夾具間距，使剝離角度為180°（膠面與基材反向剝離）或企業(yè)指定的其他角度（如90°）。

·

步驟3：測試設(shè)置

設(shè)置剝離速度：通常為300mm/min（參考標準或企業(yè)要求）。

設(shè)置數(shù)據(jù)采集頻率，確保捕捉到剝離力峰值和平均值。

步驟4：執(zhí)行測試

啟動拉力機，記錄剝離過程中的力值曲線。

剝離長度至少為50mm（剔除初始峰值，取中間穩(wěn)定段的平均值）。

步驟5：重復(fù)試驗

組樣品至少測試5次，取平均值作為最終結(jié)果，同時標注偏差范圍。

5. 數(shù)據(jù)處理

計算公式：剝離強度（N/cm）= 平均剝離力（N） / 試樣寬度（cm）。

結(jié)果判定：根據(jù)產(chǎn)品標準判斷是否合格（例如：衛(wèi)生巾背膠剝離力通常需在1.0~3.0N/25mm之間，既能保證粘性又不會殘留）。

6. 注意事項

環(huán)境一致性：測試前需將樣品在標準環(huán)境下平衡24小時，避免溫濕度波動影響結(jié)果。

基材選擇：若模擬真實使用場景，建議使用棉布或內(nèi)褲常用面料。

剝離角度：180°測試更嚴格（膠面完全反向剝離），而實際使用中可能為部分角度，需根據(jù)需求選擇。

數(shù)據(jù)異常處理：若出現(xiàn)膠層斷裂、基材變形等情況，需重新測試并記錄原因。

7. 應(yīng)用場景

質(zhì)量控制：生產(chǎn)過程中抽檢背膠剝離力，確保批次一致性。

研發(fā)改進：通過對比不同膠粘劑配方或工藝的測試數(shù)據(jù)，優(yōu)化產(chǎn)品性能。

如果需要更具體的參數(shù)（如企業(yè)標準或特殊測試條件），可進一步提供詳細信息，以便調(diào)整方案。
